ZEON是与LSS1光学探头配合使用的控制、信号采集和处理单元。SprayQuantAI® SQA1和ParticleTensorAI® PTA1采用同一硬件平台。
运行模式由所配置的固件、信号采集流程、计算方法和评估软件决定。因此，同一ZEON硬件无需更换光学探头即可支持不同的测量方案。

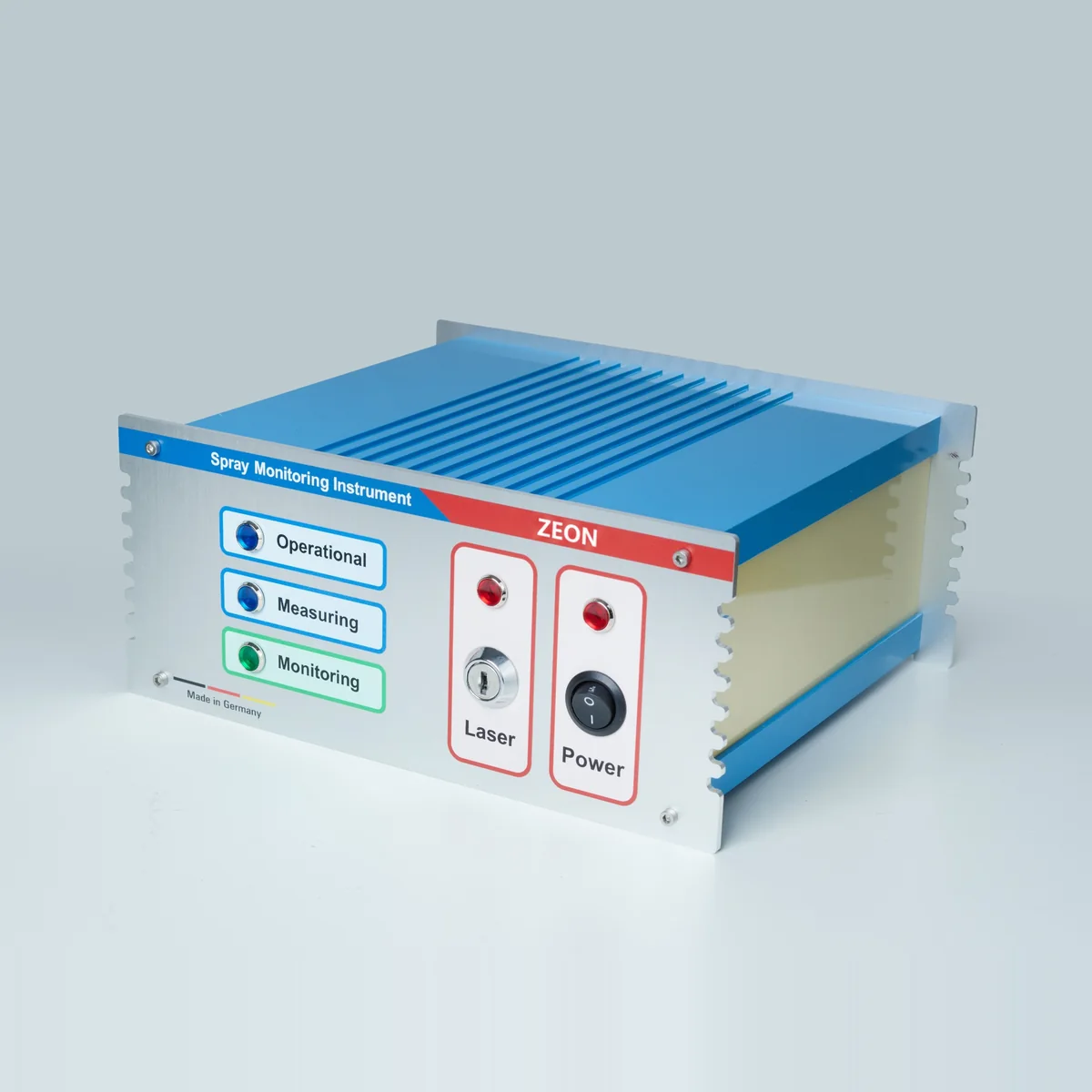

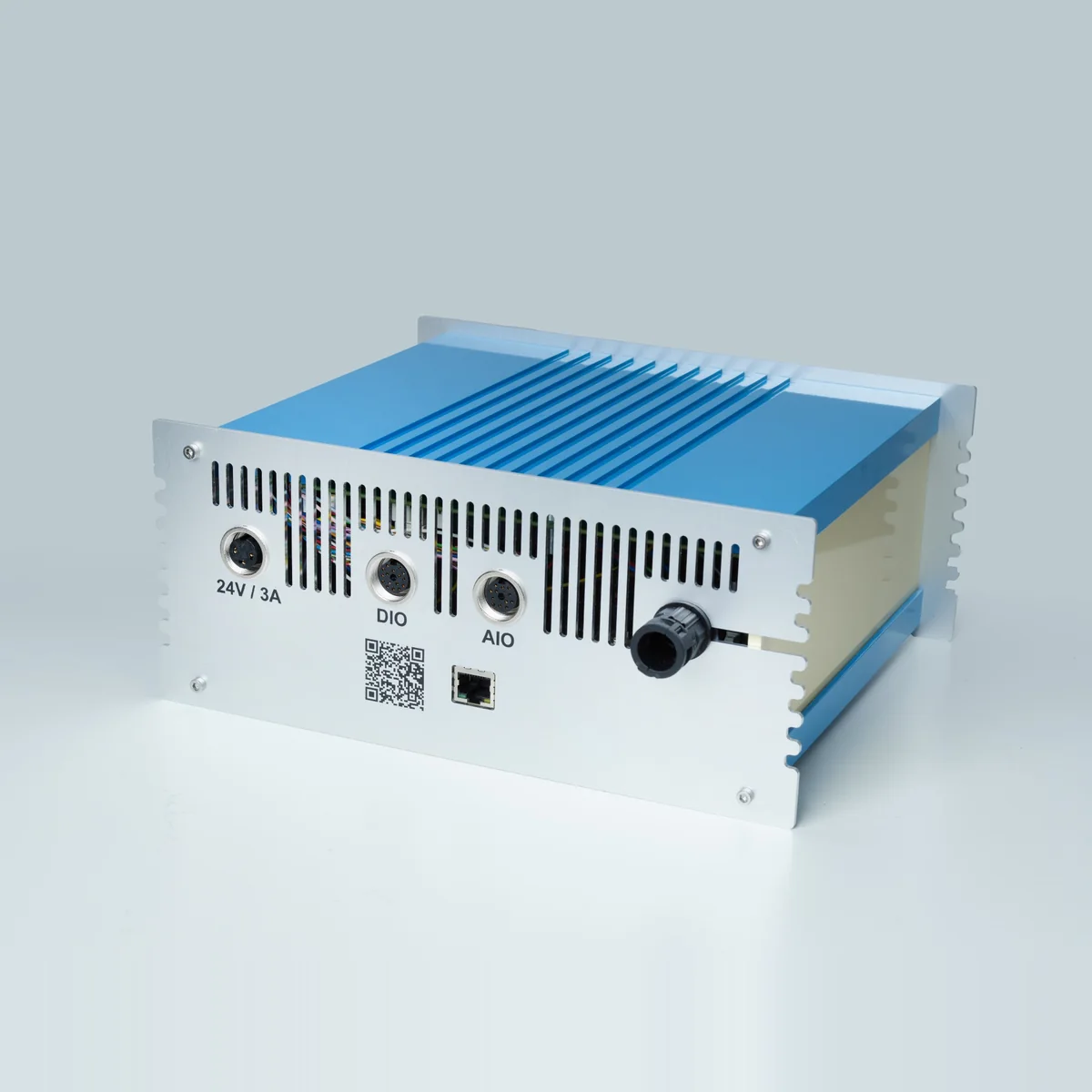

产品图片
功能
ZEON接收来自LSS1光学探头的时间分辨光散射信号。该单元执行信号采集、处理、计算、与上位计算机的通信，以及集成到实验室或工业测量系统所需的输入/输出功能。
根据所配置的产品模式，采集到的信号既可作为单个颗粒事件进行评估，也可作为缓冲时间序列数据保存，用于基于AI的分析。
SprayQuantAI® SQA1中的ZEON
在SQA1中，ZEON采集并处理来自单个液滴或颗粒的信号。记录的时间分辨光散射信号采用所配置的SprayQuantAI®计算方法进行评估。
根据应用和软件配置，SQA1可采用经典信号处理方法或基于AI的算法来确定颗粒或液滴的特性，并监测喷雾过程的稳定性。
ParticleTensorAI® PTA1中的ZEON
在PTA1中，ZEON使用相同的光学输入和硬件平台，但采用不同的采集与评估方案。它并非仅评估单个颗粒事件，而是在规定的采集时间间隔内收集时间分辨光散射数据，并保存下来用于ParticleTensorAI®处理。
由此得到的缓冲信号信息被转换为AI模型所使用的数据结构。这使ParticleTensorAI®不仅能够分析单个信号特征，还能分析更大液滴或颗粒群中所包含的统计信息和时间信息。
兼容系统
技术参数
| 参数 | 规格 |
|---|---|
| 兼容光学探头 | LSS1 |
| 光学信号输入 | 1 |
| 上位机通信 | 以太网（Ethernet） |
| 数字输入 | 4 × 24 V |
| 数字输出 | 4 × 24 V |
| 模拟输入 | 4 × 4–20 mA |
| 模拟输出 | 4 × 4–20 mA |
| 触发接口 | 触发输入和触发输出 |
| 尺寸 | 251 × 211 × 109 mm（宽 × 深 × 高） |
| 兼容系统 | SQA1, PTA1 |

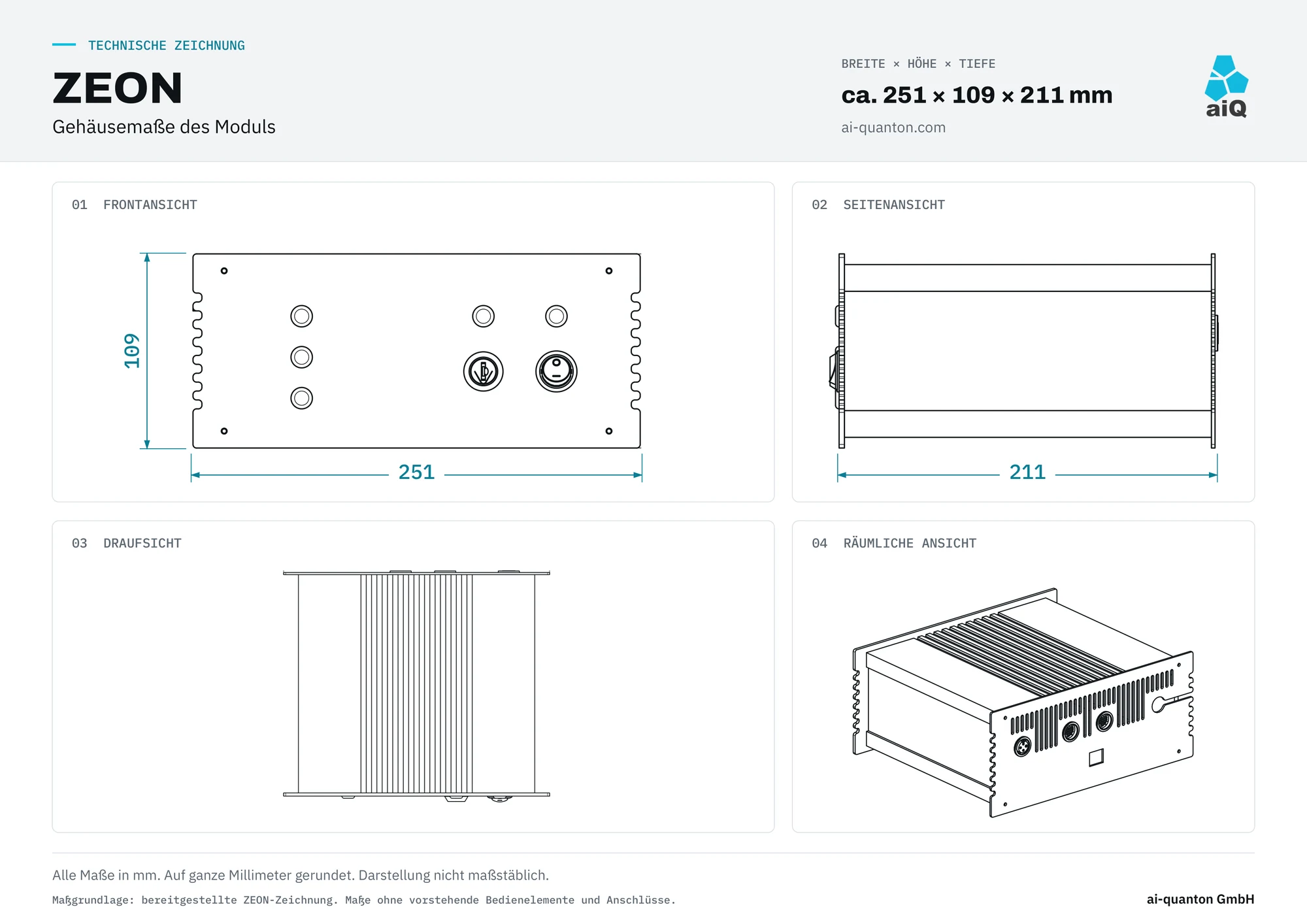

技术图纸
工业集成
ZEON不仅用于测量和数据采集，还专为集成到自动化工艺中而设计。以太网通信实现与上位计算机的连接，数字和模拟接口则可用于与外部设备交换状态、控制、触发和过程信号。
借助4–20 mA接口，测量系统可以接入成熟的工业控制与监测环境。因此，根据所配置的软件，计算得到的喷雾或颗粒参数可传输至上级过程控制系统。
一个硬件平台，两种测量方案
ZEON体现了ai-quanton测量平台的模块化理念。光学探头和控制单元硬件可以保持不变，而信号采集与评估方案则根据测量任务进行调整。
SprayQuantAI® SQA1的重点在于评估单个液滴或颗粒以及连续的喷雾监测。ParticleTensorAI® PTA1则利用同一信号源，对更大的颗粒群及材料相关特性进行基于AI的缓冲式分析。
