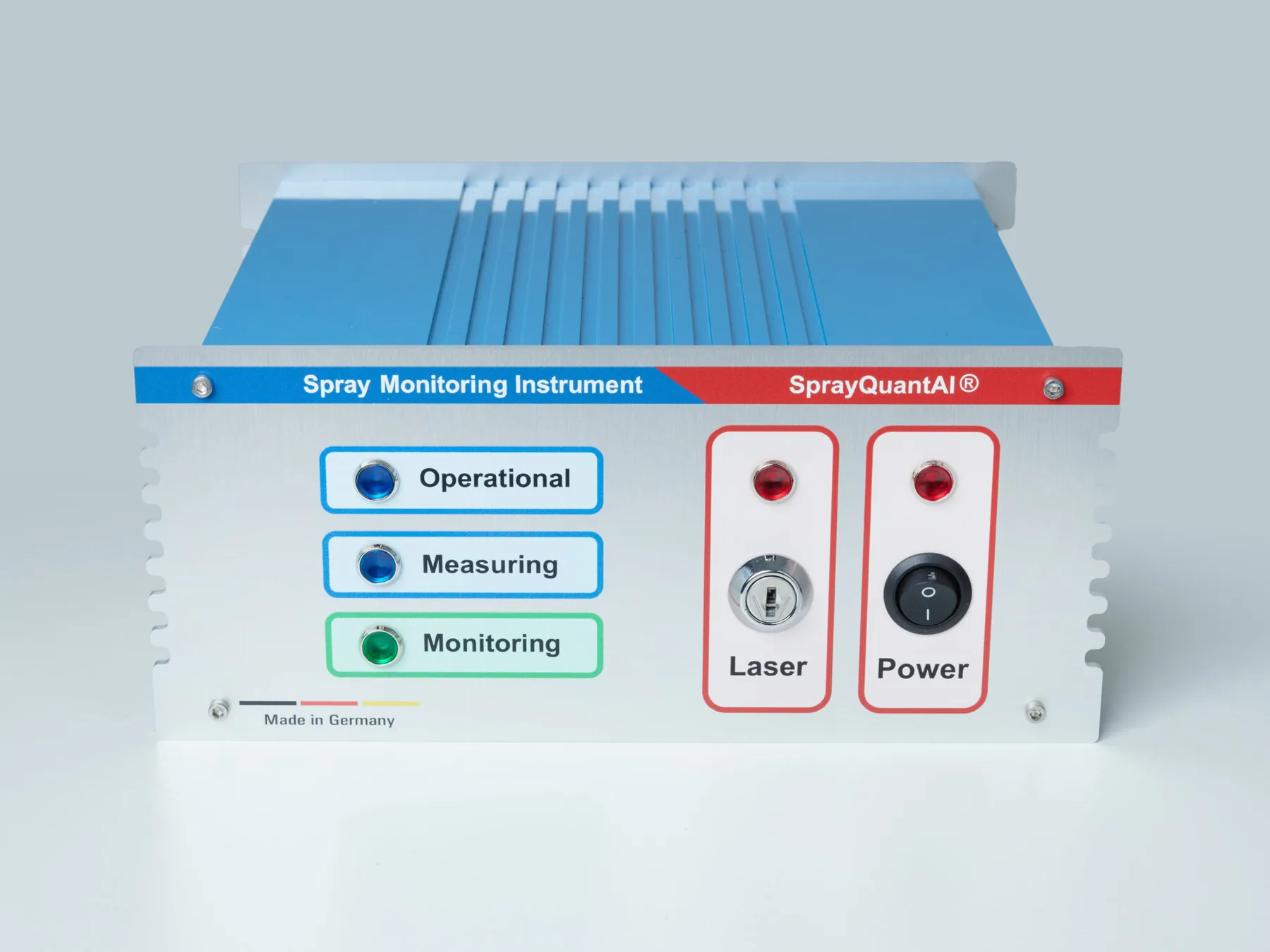

ZEON ist die Steuer-, Signalerfassungs- und Verarbeitungseinheit, die mit der optischen Messsonde LSS1 eingesetzt wird. Dieselbe Hardwareplattform wird für SprayQuantAI® SQA1 und ParticleTensorAI® PTA1 verwendet.
Die Betriebsart wird durch die konfigurierte Firmware, den Signalerfassungsablauf, die Berechnungsmethode und die Auswertesoftware bestimmt. Dadurch kann dieselbe ZEON-Hardware unterschiedliche Messkonzepte unterstützen, ohne dass die optische Messsonde gewechselt werden muss.
Funktion
ZEON empfängt das zeitaufgelöste Lichtstreusignal der optischen Messsonde LSS1. Die Einheit übernimmt die Signalerfassung, Verarbeitung, Berechnung, die Kommunikation mit dem Host-Computer sowie die Ein- und Ausgabefunktionen, die für die Integration in Labor- oder industrielle Messsysteme erforderlich sind.
Je nach konfiguriertem Produktmodus kann das erfasste Signal als einzelne Partikelereignisse ausgewertet oder als gepufferte Zeitreihendaten für die KI-basierte Analyse vorgehalten werden.
ZEON in SprayQuantAI® SQA1
In SQA1 erfasst und verarbeitet ZEON das Signal einzelner Tropfen oder Partikel. Das aufgezeichnete zeitaufgelöste Lichtstreusignal wird mit der konfigurierten SprayQuantAI®-Berechnungsmethode ausgewertet.
Je nach Anwendung und Softwarekonfiguration kann SQA1 klassische Signalverarbeitungsmethoden oder KI-basierte Algorithmen nutzen, um Partikel- oder Tropfeneigenschaften zu bestimmen und die Stabilität des Sprühprozesses zu überwachen.
ZEON in ParticleTensorAI® PTA1
In PTA1 nutzt ZEON denselben optischen Eingang und dieselbe Hardwareplattform, jedoch ein anderes Erfassungs- und Auswertekonzept. Statt nur einzelne Partikelereignisse auszuwerten, werden zeitaufgelöste Lichtstreudaten über ein definiertes Erfassungsintervall gesammelt und für die ParticleTensorAI®-Verarbeitung vorgehalten.
Die so entstehenden gepufferten Signalinformationen werden in die vom KI-Modell verwendete Datenstruktur überführt. Dadurch kann ParticleTensorAI® nicht nur einzelne Signalmerkmale analysieren, sondern auch die statistischen und zeitlichen Informationen, die in einer größeren Population von Tropfen oder Partikeln enthalten sind.
Kompatible Systeme
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Kompatible optische Messsonde | LSS1 |
| Optische Signaleingänge | 1 |
| Host-Kommunikation | Ethernet |
| Digitale Eingänge | 4 × 24 V |
| Digitale Ausgänge | 4 × 24 V |
| Analoge Eingänge | 4 × 4–20 mA |
| Analoge Ausgänge | 4 × 4–20 mA |
| Trigger-Schnittstellen | Triggereingang und Triggerausgang |

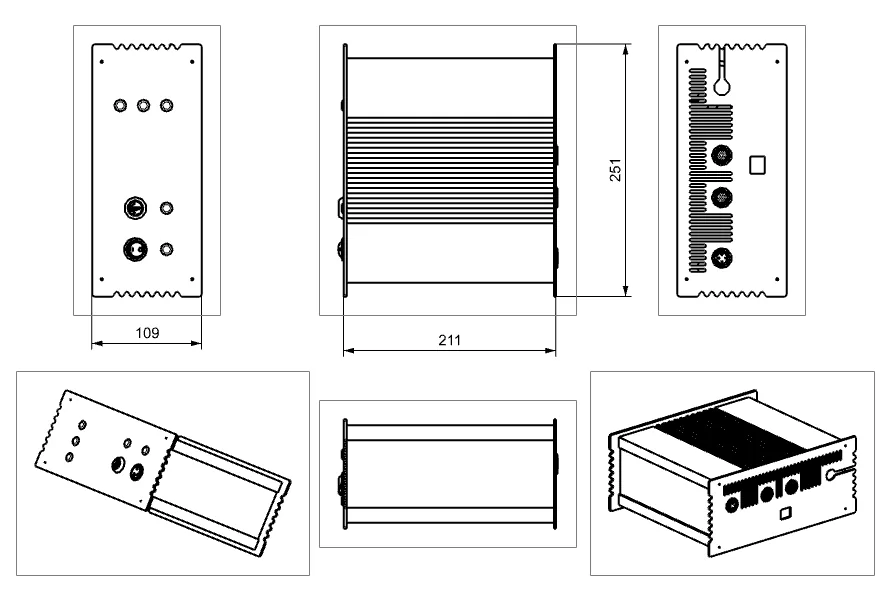

| Abmessungen | 251 × 211 × 109 mm (B × T × H) |
| Kompatible Systeme | SQA1, PTA1 |
Industrielle Integration
ZEON ist nicht nur für Messung und Datenerfassung ausgelegt, sondern auch für die Integration in automatisierte Prozesse. Die Ethernet-Kommunikation stellt die Verbindung zum Host-Computer her, während digitale und analoge Schnittstellen genutzt werden können, um Status-, Steuer-, Trigger- und Prozesssignale mit externen Geräten auszutauschen.
Die 4–20-mA-Schnittstellen ermöglichen die Anbindung des Messsystems an etablierte industrielle Steuerungs- und Überwachungsumgebungen. Je nach konfigurierter Software können berechnete Spray- oder Partikelparameter so an übergeordnete Prozessleitsysteme übertragen werden.
Eine Hardwareplattform, zwei Messkonzepte
ZEON veranschaulicht das modulare Konzept der ai-quanton Messplattform. Die optische Messsonde und die Hardware der Steuereinheit können unverändert bleiben, während das Signalerfassungs- und Auswertekonzept an die Messaufgabe angepasst wird.
Bei SprayQuantAI® SQA1 liegt der Schwerpunkt auf der Auswertung einzelner Tropfen oder Partikel und dem kontinuierlichen Spray-Monitoring. Bei ParticleTensorAI® PTA1 wird dieselbe Signalquelle für die gepufferte, KI-basierte Analyse einer größeren Partikelpopulation und materialbezogener Eigenschaften genutzt.
