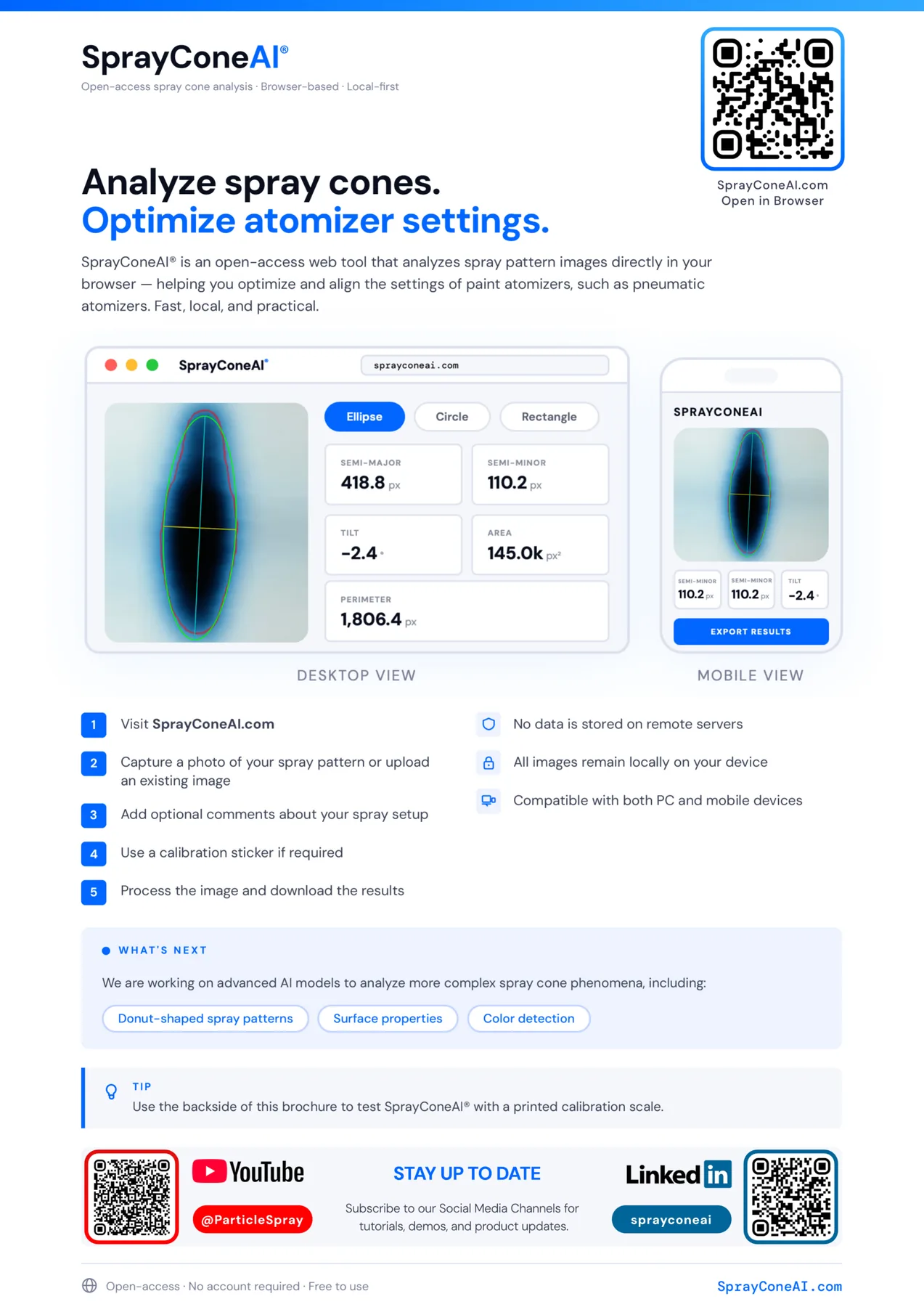

Die Software unterstützt Anwendungen in der Spraytechnik, in Beschichtungsprozessen, in der Düsenentwicklung, in der Qualitätskontrolle, in der Forschung und in der Lehre. Anwender können ein Bild eines Sprühbilds hochladen und es direkt im Webbrowser analysieren.
SprayConeAI ist ein Produkt- und Markenname. Das physikalische Sprühbild entsteht weiterhin durch Düse, Zerstäuber, Flüssigkeitseigenschaften, Betriebsbedingungen und die umgebende Luftströmung.
Wofür wird SprayConeAI eingesetzt?
SprayConeAI hilft Anwendern, Form und Verteilung eines sichtbaren Sprühbilds zu analysieren.
Typische Anwendungen sind:
- Vergleich verschiedener Düsen,
- Bewertung der Spraysymmetrie,
- Erkennung von Veränderungen des Sprühbilds,
- Vergleich von Druckeinstellungen,
- Analyse des Einflusses des Flüssigkeitsdurchsatzes,
- Bewertung von Einstellungen der Spritzpistole,
- Dokumentation von Beschichtungsversuchen,
- Qualitätskontrolle von Sprühbildern.
Dadurch können Anwender Sprühbilder objektiver vergleichen, statt sich allein auf die visuelle Beurteilung zu verlassen.
Wie funktioniert SprayConeAI?
Der Anwender lädt ein Bild eines Sprühbilds in die Webanwendung hoch. SprayConeAI verarbeitet anschließend das Bild und trennt den relevanten Sprühbereich vom Hintergrund.
Die Software kann Bildverarbeitungs- und KI-gestützte Verfahren nutzen, um das Sprühbild zu erkennen. Anschließend liefert sie visuelle und numerische Informationen über den erkannten Bereich.
Die genauen Ergebnisse hängen von Bildqualität, Hintergrund, Beleuchtung, Kameraposition und Sprühbild ab.

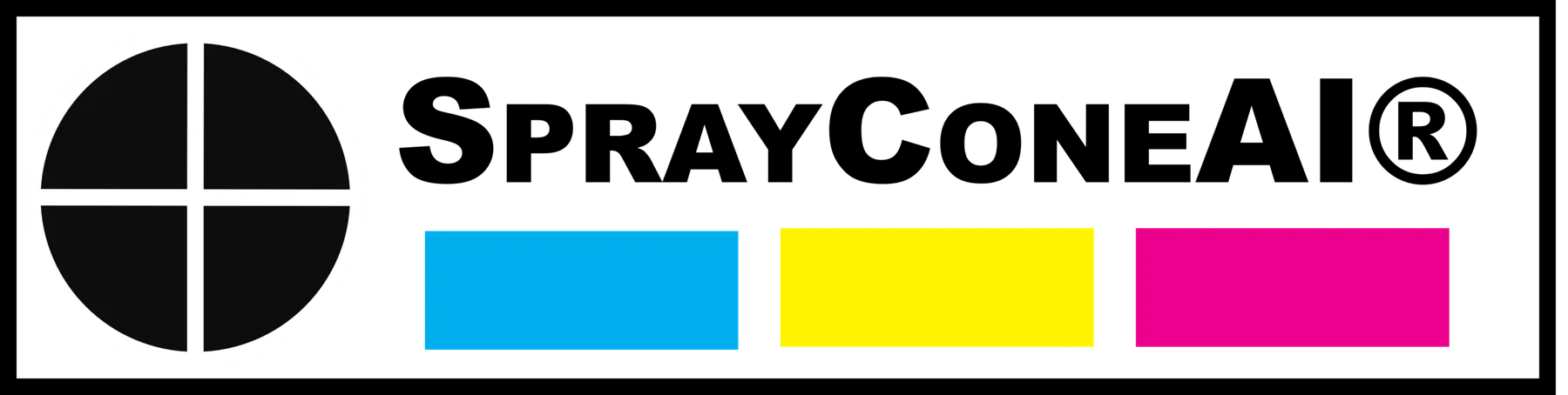

So verwenden Sie den SprayConeAI®-Kalibrieraufkleber
Der SprayConeAI®-Kalibrieraufkleber kann kostenlos heruntergeladen und verwendet werden.
Sie können den Kalibrieraufkleber selbst ausdrucken und direkt bei Laborversuchen, in Produktionsumgebungen oder zur Dokumentation von Sprühbildern verwenden. Der Aufkleber liefert einen definierten Referenzmaßstab, mit dem SprayConeAI die tatsächlichen Abmessungen des aufgenommenen Sprühbilds bestimmen kann.
Geben Sie bei der Analyse eines Bildes die genaue Höhe und Breite des gedruckten Kalibrieraufklebers ein. SprayConeAI® verwendet diese Abmessungen, um die tatsächliche Breite, Höhe, Fläche und weitere geometrische Eigenschaften des Sprühkegels zu berechnen.
Standardmäßig enthält SprayConeAI die Kalibrierwerte für die DIN-A4-Version des Aufklebers:
- Höhe: 32 mm
- Breite: 128 mm
Der Aufkleber kann vor dem Drucken in der Größe angepasst werden. Die in SprayConeAI eingegebenen Abmessungen müssen jedoch immer der tatsächlich gedruckten Größe entsprechen.
Alternativ zum Ausdrucken des SprayConeAI-Aufklebers können Sie ein vorbereitetes DIN-A4-Blatt herunterladen und ausdrucken, das den Kalibrieraufkleber bereits in den korrekten Standardabmessungen enthält. Die entsprechenden Dateien finden Sie unten.
Welche Bilder kann SprayConeAI analysieren?
SprayConeAI ist für Bilder ausgelegt, auf denen sich das Sprühbild deutlich vom Hintergrund abhebt.
Geeignete Bilder sind zum Beispiel:

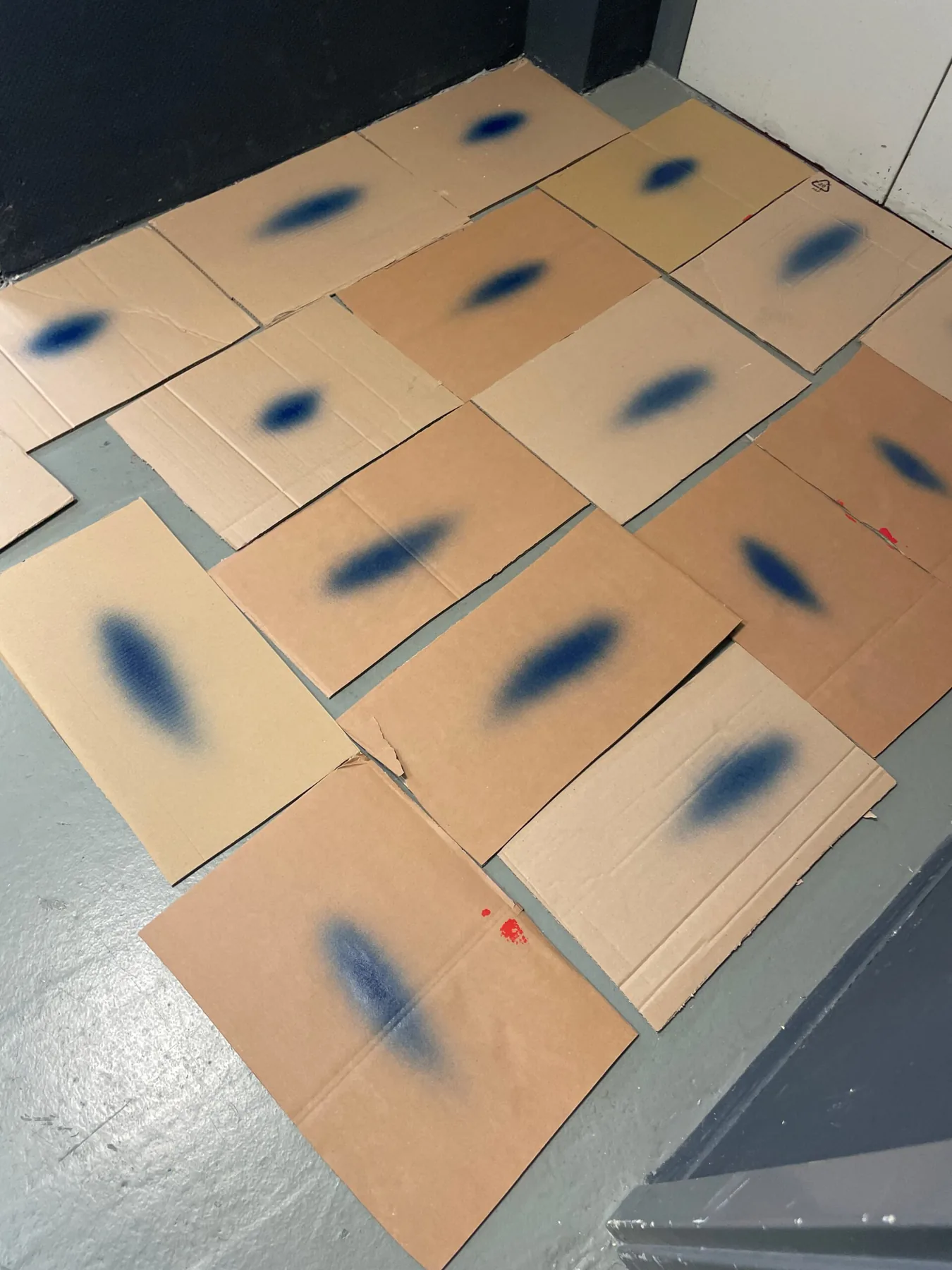

- Sprühbilder auf Papier,
- Lackbilder auf Prüfkarten,
- Bilder von Wassersprays,
- Bilder von Düsentests,

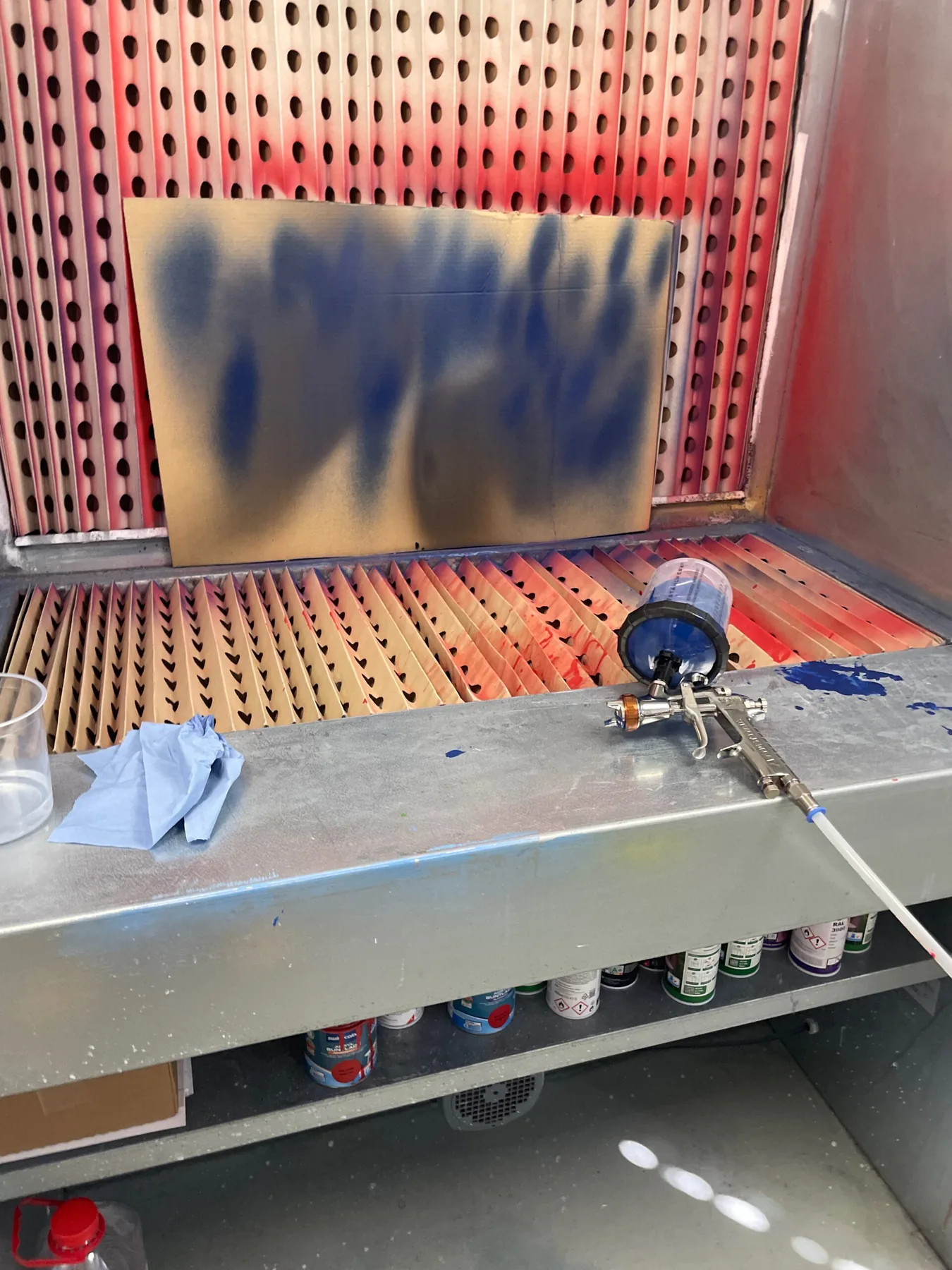

- Einstellbilder von Spritzpistolen,
- Sprühversuche im Labor,
- industrielle Spraydokumentation.
Für zuverlässige Ergebnisse sollte das Bild einen guten Kontrast und eine gleichmäßige Ausleuchtung aufweisen.
Benötigt SprayConeAI spezielle Ausrüstung?
Für die grundlegende Analyse ist kein spezielles Messgerät erforderlich.
Anwender benötigen in der Regel:
- ein Bild des Sprühbilds,
- einen Computer, ein Tablet oder ein Smartphone,
- einen Internetbrowser,
- optional eine Kalibrierreferenz.
Das Bild kann mit einer Kamera oder einem Smartphone aufgenommen werden. Eine stabile Kameraposition und kontrollierte Beleuchtung verbessern jedoch die Wiederholbarkeit der Analyse.
Kann SprayConeAI reale Abmessungen messen?
SprayConeAI kann Abmessungen auswerten, wenn das Bild eine geeignete Kalibrierreferenz enthält.
Dazu können Anwender einen Kalibrieraufkleber, ein Lineal oder ein anderes Objekt bekannter Größe neben dem Sprühbild platzieren. Die Software kann dann Pixelmaße in physikalische Einheiten umrechnen.
Ohne Kalibrierung kann SprayConeAI dennoch relative Abmessungen und Formen von Sprühbildern vergleichen.

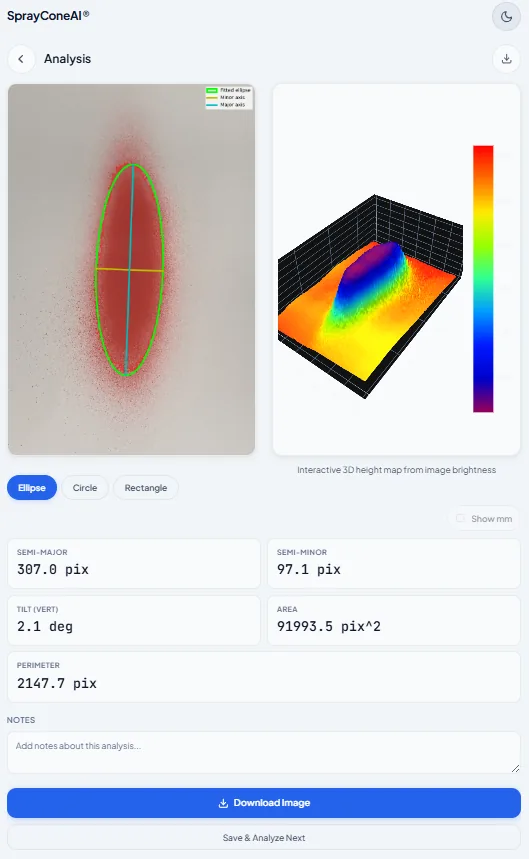

Welche Ergebnisse liefert SprayConeAI?
Je nach Softwareversion und gewähltem Analysemodus kann SprayConeAI Informationen liefern wie:
- erkannte Sprühfläche,

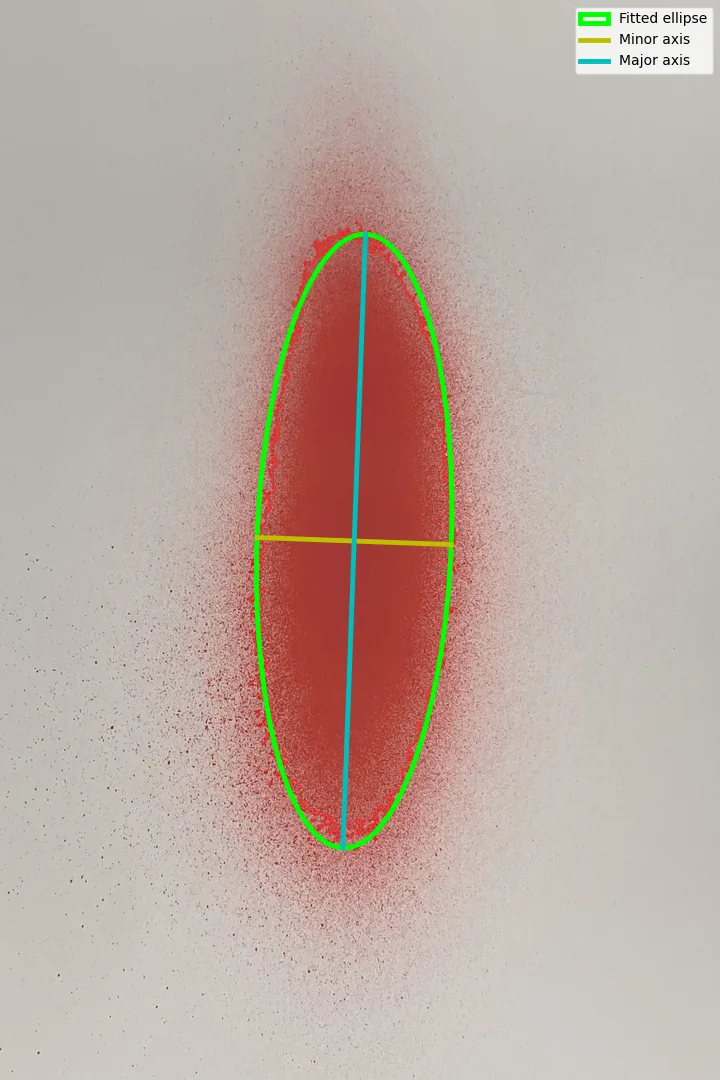

- Umriss des Sprühbilds,
- Breite und Höhe des Sprühbilds,
- geometrischer Mittelpunkt,
- Symmetrie des Sprühbilds,
- relative Intensitäts- oder Bedeckungsverteilung,
- Vergleich mehrerer Sprühbilder,
- visuelle Überlagerungen,
- exportierbare Analyseergebnisse.
Diese Ergebnisse helfen Anwendern, Veränderungen des Sprühbilds zu dokumentieren und unterschiedliche Betriebsbedingungen zu vergleichen.
Was unterscheidet SprayConeAI von der manuellen Sprühbildanalyse?
Die manuelle Bewertung von Sprühbildern hängt häufig vom persönlichen Urteil ab. Zwei Anwender können dasselbe Sprühbild unterschiedlich interpretieren.
SprayConeAI wendet auf jedes Bild denselben Analyseansatz an. Dadurch unterstützt es eine einheitlichere und besser wiederholbare Auswertung.
Darüber hinaus kann die Software den Zeitaufwand verringern für:
- das Messen der Abmessungen des Sprühbilds,
- das Markieren der Spraygrenze,
- den Vergleich von Testbildern,
- die Erstellung von Berichten,
- die Dokumentation von Düseneinstellungen.
Ist SprayConeAI ein Tropfenmesssystem?
Nein. SprayConeAI analysiert Bilder vollständiger Sprühbilder. Es misst nicht direkt die Größe, Geschwindigkeit oder Zusammensetzung einzelner Tropfen.
Für Messungen einzelner Tropfen sind optische Messsysteme wie SprayQuantAI oder ParticleTensorAI unter Umständen besser geeignet.
SprayConeAI ergänzt daher hochauflösende Tropfenmesstechnologien, statt sie zu ersetzen.
Was ist der Unterschied zwischen SprayConeAI und SprayQuantAI?
SprayConeAI und SprayQuantAI setzen auf unterschiedlichen Messebenen an.
SprayConeAI analysiert die sichtbare Form und Verteilung des vollständigen Sprühbilds.
SprayQuantAI erfasst und wertet Lichtstreusignale einzelner Tropfen in einem optischen Messvolumen aus.
Vereinfacht gesagt:
- SprayConeAI bewertet das makroskopische Sprühbild.
- SprayQuantAI analysiert einzelne Tropfenereignisse.
Beide Ansätze können sich in der Düsenentwicklung, der Sprayoptimierung und der Prozessüberwachung gegenseitig ergänzen.
Was ist der Unterschied zwischen SprayConeAI und ParticleTensorAI?
SprayConeAI wertet Kamerabilder sichtbarer Sprühbilder aus.
ParticleTensorAI analysiert dagegen zeitaufgelöste optische Detektorsignale als Tensoren. Es nutzt KI-basierte Verfahren, um Muster in aufgezeichneten Lichtstreudaten zu erkennen.
Daher gilt:
- SprayConeAI arbeitet hauptsächlich mit Sprühbildern.
- ParticleTensorAI arbeitet hauptsächlich mit optischen Signalsequenzen.
Kann SprayConeAI unterschiedliche Sprühbedingungen vergleichen?
Ja. Anwender können Bilder analysieren, die unter unterschiedlichen Betriebsbedingungen aufgenommen wurden, und die Ergebnisse vergleichen.
So kann SprayConeAI beispielsweise Vergleiche unterstützen von:
- verschiedenen Düsen,
- verschiedenen Luftdrücken,
- verschiedenen Flüssigkeitsdrücken,
- verschiedenen Durchflussraten,
- verschiedenen Spritzabständen,
- verschiedenen Einstellungen der Spritzpistole,
- stabilen und instabilen Betriebsbedingungen.
Für aussagekräftige Vergleiche sollten Anwender Kameraposition, Beleuchtung, Hintergrund und Bildmaßstab möglichst konstant halten.
Kann SprayConeAI Sprühbilder pneumatischer Zerstäuber analysieren?
Ja. Der aktuelle Analyseansatz eignet sich besonders für Sprühbilder pneumatischer Zerstäuber und Spritzpistolen.
Diese Sprühbilder erscheinen auf einer Prüffläche häufig als elliptische, kreisförmige oder fächerförmige Verteilungen. SprayConeAI kann helfen, ihre Grenzen zu erkennen und ihre Geometrie zu vergleichen.
Kann SprayConeAI Sprühbilder von Rotationszerstäubern analysieren?
Rotationszerstäuber erzeugen häufig ring- oder donutförmige Sprühbilder. Diese Muster erfordern einen anderen Auswerteansatz als herkömmliche pneumatische Sprühbilder.
Die Unterstützung weiterer Musterarten, einschließlich ringförmiger Verteilungen, kann in künftigen Softwareversionen hinzugefügt oder erweitert werden.
Werden hochgeladene Bilder auf einem Server gespeichert?
Die Software ist darauf ausgelegt, Sprühbilder zu verarbeiten, ohne sie als dauerhaftes Bildarchiv zu nutzen.
Anwender sollten jedoch vor dem Hochladen vertraulicher industrieller Bilder stets die aktuellen Datenschutzhinweise und Nutzungsbedingungen prüfen.
Bei sensiblen Anwendungen sollten Anwender vermeiden, Firmennamen, Maschinendetails, Produktinformationen oder andere vertrauliche Inhalte im Bild abzubilden.
Kann SprayConeAI für die industrielle Qualitätskontrolle eingesetzt werden?
SprayConeAI kann die Qualitätskontrolle unterstützen, indem es eine einheitliche Methode zum Vergleich von Sprühbildern bereitstellt.
Mögliche Anwendungen sind:
- Düseninspektion,
- Einrichtung von Spritzpistolen,
- Erkennung verstopfter oder beschädigter Düsen,
- Dokumentation von Wartungsergebnissen,
- Vergleich vor und nach der Reinigung,
- Überwachung der Stabilität des Sprühbilds.
Die Eignung für einen industriellen Prozess hängt von der geforderten Genauigkeit, den Bildbedingungen, der Kalibrierung und der Prozessintegration ab.
Kann SprayConeAI an eine bestimmte Anwendung angepasst werden?
Ja. Der Analyseablauf kann an bestimmte Sprühbilder, Bildbedingungen oder Kundenanforderungen angepasst werden.
Mögliche Anpassungen sind:
- spezielle Sprühbildgeometrien,
- kundenspezifische Bildhintergründe,
- automatisierte Bildverarbeitung,
- definierte Gut-/Schlecht-Grenzwerte,
- individuelle Berichtsformate,
- Datenexport,
- Anbindung an externe Software,
- Integration in einen Qualitätskontroll-Workflow.
Vor einer Anpassung sollten Anwendung, Bildformat, Spraygeometrie und geforderte Ergebnisse bewertet werden.
Nutzt SprayConeAI künstliche Intelligenz?
SprayConeAI kann klassische Bildverarbeitung mit KI-gestützter Analyse kombinieren.
Klassische Verfahren können Kanten, Flächen, Formen und Intensitätsverteilungen erkennen. KI-Verfahren können die Erkennung komplexerer Muster unterstützen oder die Analyse bei wechselnden Bildbedingungen verbessern.
Welches Verfahren eingesetzt wird, hängt jedoch von der Softwareversion und der Anwendung ab.
Muss ich Software installieren?
SprayConeAI ist als webbasierte Anwendung konzipiert. Anwender können daher über einen kompatiblen Internetbrowser darauf zugreifen, ohne ein vollständiges Desktop-Programm zu installieren.
Dieser Ansatz erleichtert es, die Software auf verschiedenen Geräten und Betriebssystemen zu testen.
Ist die Nutzung von SprayConeAI kostenlos?
Die Verfügbarkeit kostenloser Funktionen, erweiterter Analyseoptionen oder kundenspezifischer Versionen kann vom jeweils aktuellen Servicemodell abhängen.
Anwender sollten auf der SprayConeAI-Website die neuesten Informationen zu verfügbaren Funktionen, Zugangsbedingungen und kommerziellen Optionen prüfen.
Wo finde ich technische Informationen?
Technische Informationen, Anwendungsbeispiele, Anleitungen und Updates können direkt auf der SprayConeAI-Website veröffentlicht werden.
Weitere Informationen können umfassen:
- Richtlinien zur Bildvorbereitung,
- Kalibrieranleitungen,
- Beispielanalysen,
- unterstützte Sprühbildtypen,
- Software-Updates,
- Datenschutzhinweise,
- häufig gestellte Fragen.
Wer entwickelt SprayConeAI?
SprayConeAI wird von ai-quanton als digitales Werkzeug für die Sprühbildanalyse entwickelt.
Die Software vereint Erfahrung in der Spraydiagnostik, der optischen Messtechnik, der Bildverarbeitung und der KI-gestützten Datenanalyse.
Wie kann ich eine Analyse starten?
Öffnen Sie die SprayConeAI-Webanwendung, laden Sie ein geeignetes Bild eines Sprühbilds hoch und wählen Sie die verfügbaren Analyseeinstellungen aus.
Für beste Ergebnisse:
- verwenden Sie einen gleichmäßigen Hintergrund,
- vermeiden Sie Schatten und Reflexionen,
- halten Sie die Kamera senkrecht zur Prüffläche,
- verwenden Sie eine gleichbleibende Beleuchtung,
- fügen Sie eine Kalibrierreferenz hinzu, wenn physikalische Abmessungen benötigt werden,
- nehmen Sie Vergleichsbilder unter denselben Bedingungen auf.
