Photonics 2026 – 塗料、牛乳、コーヒー、スラリーなど複雑な流体のスプレー特性評価のためのTSTOF測定法

本学術論文[1]では、TSTOF測定法と、液滴・粒子・スプレーの特性評価に用いられる他のレーザーベースの測定技術との決定的な違いについて論じました。

本論文は、塗料スプレーや、牛乳、コーヒー、スラリー、エマルション、サスペンション、粒子を含む液体など、同様に複雑な流体のスプレー測定にTSTOF法が適用できることを示しています。

TSTOFは、SpraySpy®、SprayQuantAI®、ParticleTensorAI®をはじめとする複数の先進的な測定・評価手法の科学的・技術的基盤です。SpraySpy®は従来型のTSTOFベース測定システムです。SprayQuantAI®とParticleTensorAI®は、この手法にAI支援による信号評価を加え、最新のスプレー測定とプロセス監視に対応しています。

[1] Schaefer, W., Li, L., Stegmann, P., & Terada, M. (2026). Technical report on the TSTOF measurement method: Technical basics, historical development, and comparison with other laser-based measurement methods. Photonics, 13(1), 56. https://doi.org/10.3390/photonics13010056

TSTOFはTime-Shift Time-of-Flightの略です。この手法は、個々の液滴や粒子が成形された光ビームを通過する際の、時間分解された光散乱信号を解析します。

他の多くのレーザーベースの測定技術とは異なり、TSTOFは後方散乱配置でも動作できます。つまり、光源と検出器を測定位置の片側に配置できます。そのため、光学的なアクセスが限られた用途にも適しています。

これは産業用スプレー測定において大きな利点です。実際のプロセスの多くでは、複数の方向から十分な光学アクセスを確保できません。そのためTSTOFは、コンパクトな装置構成、高濃度スプレー、コーティングプロセス、技術用スプレーチャンバーでの測定に役立ちます。

塗料スプレーは、複雑な流体のスプレーの典型例です。塗料の液滴には、顔料、バインダー、添加剤、溶剤、懸濁粒子などが含まれることがあります。これらの成分は光学信号に影響を与え、従来の手法によるスプレーの特性評価を難しくする場合があります。

TSTOFは塗料スプレー中の個々の液滴を検出し、その時間分解された光散乱挙動を解析できます。これにより、液滴径、液滴速度、および液滴の光学的・材料的特性に関連するその他の信号特徴を測定できます。

コーティング用途において、これらの情報は非常に重要です。液滴径、速度、透明度、組成は、塗膜品質、色調、表面構造、プロセス安定性に影響を与える可能性があります。

SpraySpy®は、液滴および粒子の特性評価のための従来型TSTOFベース測定システムです。個々の液滴や粒子からの光散乱信号を評価することで、光学的なスプレー測定を支援します。

SprayQuantAI®は、TSTOFのアプローチにAI支援による評価を加え、スプレーモニタリングと液滴解析を実現します。コンパクトな光学測定構成に対応し、複雑なスプレープロセスのリアルタイム解析に役立ちます。

ParticleTensorAI®は、連続的な光散乱信号をテンソルベースのAIで解析します。このアプローチは、複雑なスプレー、粒子を含む液滴、スラリースプレー、材料特性に敏感なスプレー診断に特に有効です。

これらの技術は総体として、TSTOFが従来型およびAI支援によるスプレー特性評価のプラットフォームとして活用できることを示しています。

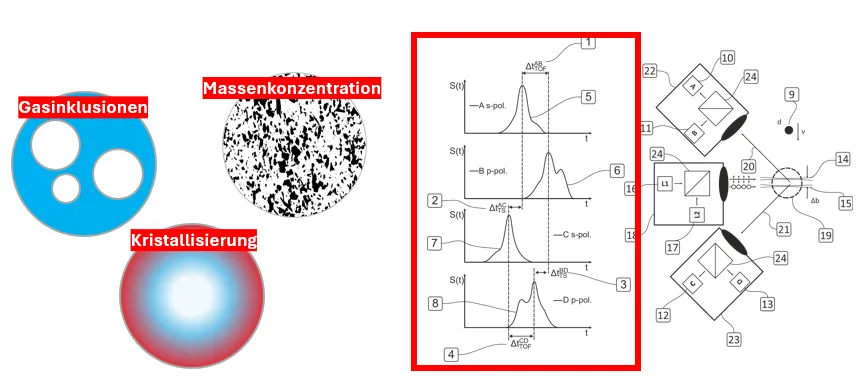

TSTOF測定法は、その他の複雑な流体の特性評価にも役立ちます。牛乳スプレー、コーヒースプレー、スラリースプレー、エマルション、サスペンションには、内部構造や分散相が含まれることが多く、これらの物質は個々の液滴の光散乱挙動を変化させる可能性があります。

時間分解された信号全体を解析することで、TSTOFは単なる液滴径測定を超える情報を提供できます。そのため、食品技術、コーティング技術、噴霧乾燥、医薬品用途、燃焼研究、産業プロセス監視に有用です。

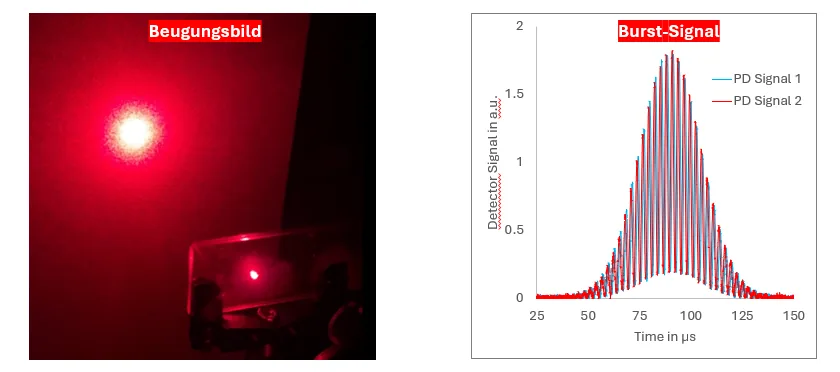

従来のレーザーベースの技術は、前方散乱、回折、位相ドップラー原理、イメージングなどを用いることが多くあります。これらの手法は強力ですが、スプレーが高濃度、不透明、強い散乱性を持つ場合や、光学的にアクセスしにくい場合には限界が生じることがあります。

TSTOFは補完的なアプローチを提供します。個々の液滴や粒子を光散乱信号によって測定し、スプレーの片側から動作できます。そのため、複雑なスプレーや産業用の測定環境に適しています。

この手法は、流れの中の個々の液滴や粒子に関する情報が必要な場合に特に有効です。透明および不透明な液滴、スプレー中の粒子、複雑な液体系の解析に役立ちます。

現代の生産プロセスには、信頼性の高いスプレー特性評価が求められます。これには、液滴径測定、速度測定、粒子特性評価、材料分析、プロセス監視が含まれます。

TSTOFは、ラボや産業環境においてこれらの作業を支援します。プロセスパラメータがスプレー挙動にどのように影響するかを、研究者やエンジニアが理解するのに役立ちます。これらのパラメータには、霧化圧力、シェーピングエア、ノズル形状、材料組成、粘度、濃度などがあります。

塗料スプレーやその他の複雑な流体において、これらの情報は、プロセス開発、品質管理、材料試験、そしてSpraySpy®、SprayQuantAI®、ParticleTensorAI®による今後のAI支援スプレーモニタリングに役立ちます。
