SprayQuantAI® Monitor ist die Software zur Bedienung und Überwachung von SprayQuantAI®-Messungen. Version 2.0.0 verbindet einen Windows-Rechner über Ethernet mit der Verarbeitungseinheit, zeigt Messdaten in Echtzeit an und speichert die Ergebnisse für die spätere Auswertung.
Die Verarbeitungseinheit berechnet die Tropfeneigenschaften. SprayQuantAI® Monitor übernimmt die Geräteverbindung, Messkonfiguration, grafische Darstellung und Datenspeicherung.
Live-Spray-Monitoring

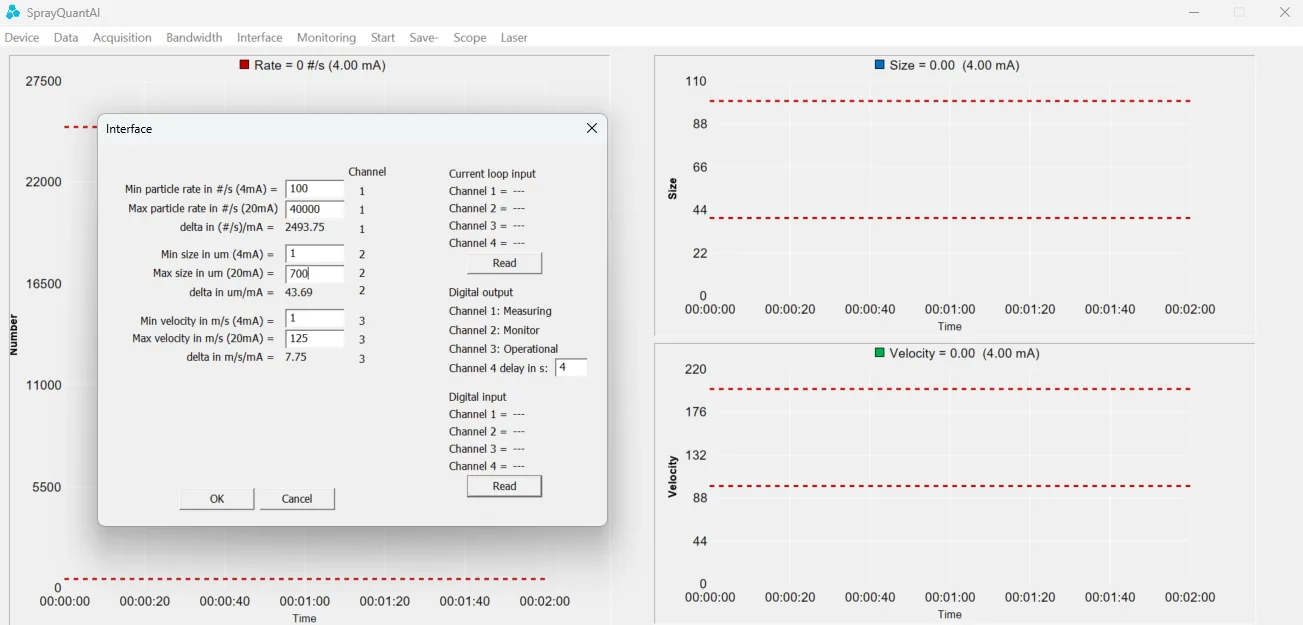

Während der Messung zeigt die Software drei Diagramme über der Zeit an:
- Tropfengröße
- Tropfengeschwindigkeit
- Tropfenanzahl innerhalb der gewählten Integrationszeit
Die angezeigten Werte werden über die gewählte Integrationszeit gemittelt. Eine kürzere Integrationszeit zeigt Änderungen schneller an, während eine längere Integrationszeit glattere Mittelwerte liefert.
Messkonfiguration
Die Software bietet vier Menüs zur Konfiguration und Verwaltung einer Messung:
- Device: IP-Adresse der Verarbeitungseinheit eingeben und Ethernet-Verbindung testen.
- Data: Messdatei und Speicherort auswählen sowie eine Konfigurationsdatei wählen oder übertragen.
- Acquisition: Parameter der Datenerfassung einstellen, einschließlich der Integrationszeit.
- Bandwidth: Messbereich anpassen.
Die Einstellungen für Acquisition und Bandwidth sind für die fortgeschrittene Nutzung vorgesehen. Änderungen an diesen Einstellungen sollten nur von erfahrenen Anwendern oder in Absprache mit der ai-quanton GmbH vorgenommen werden.
Betrieb des SQA1 mit SprayQuantAI® Monitor
Das folgende Video zeigt den Betrieb des SQA1 – vom Messaufbau und der Verarbeitungseinheit bis zur Live-Anzeige in SprayQuantAI® Monitor.
Der grundlegende Messablauf ist:
- Windows-Rechner und Verarbeitungseinheit über Ethernet verbinden.
- Im Menü Device die IP-Adresse der Verarbeitungseinheit eingeben und die Verbindung testen.
- Konfigurationsdatei und Speicherort für die Messdaten auswählen.
- Messung starten und die Live-Diagramme beobachten.
- Messdaten in der gewählten CSV-Datei speichern.
- Messung stoppen, bevor Einstellungen geändert oder eine andere Konfigurationsdatei geladen wird.
Mit dem Start einer Messung wird auch der Laser aktiviert. Vor Beginn der Messung müssen alle erforderlichen Laserschutzmaßnahmen getroffen sein. Beachten Sie die Betriebsanleitung für die vollständigen Sicherheits- und Abschaltverfahren.
Messdaten und CSV-Export
SprayQuantAI® Monitor speichert Messdaten im CSV-Format. Die Datei enthält:
- Datum
- Uhrzeit
- mittlere Tropfengröße
- mittlere Tropfengeschwindigkeit
- Anzahl der Tropfen innerhalb der Integrationszeit
Bei kontinuierlicher Messung werden neue Werte an die gewählte Datei angehängt.
